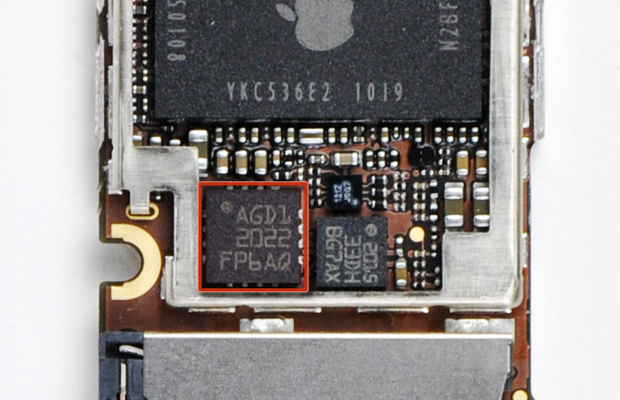

Давняя традиция публиковать в сети рентгеновские снимки продуктов Apple (типичный пример таких фотографий) продолжилась на iPhone 4 самым неожиданным образом: специалисты из компании Chipworks ухитрились засунуть под рентген загадочную микросхему AGD1 2022 FP6AQ, которая по результатам первых вскрытий нового гаджета Apple была объявлена встроенным трехосным гироскопом производства STMicroelectronics.

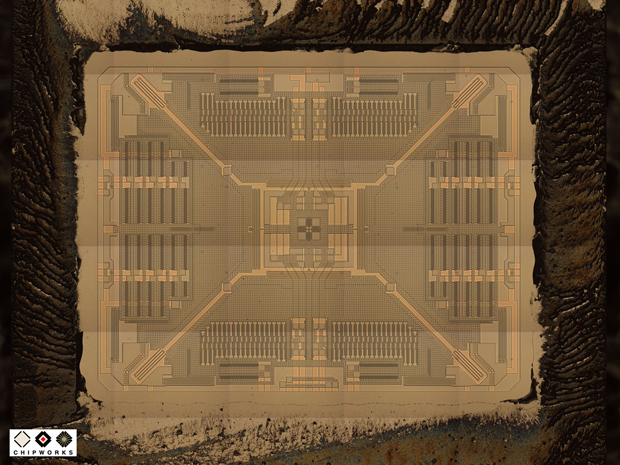

Рентгеновская просветка полностью подтвердила правильность этой версии: в новом iPhone используется микроэлектромеханический (MEMS) гироскоп, внешне очень похожий на запущенную в серийное производство модель STMicroelectronics L3G4200D. Запечатленная на снимках ниже конструкция — «портрет» размещенного на кремниевой подложке кристалла GK10A с так называемой чувствительной массой — именно она при вращении телефона начинает менять под действием силы Кориолиса свое положение в пространстве.

Подобные перемещения фиксируются по трем осям расположенными под чувствительной массой плоскими конденсаторами и трансформируются интегрированным в микросхему ASIC-процессором в цифровые сигналы, которые затем обрабатываются центральным процессором iPhone. Практическое применение этих данных можно продемонстрировать на примере выпущенной кампанией Ngmoco игры Eliminate:GunRange (iTunes-ссылка) — виртуального тира c HD-качестве, доступного исключительно на iPhone 4.
